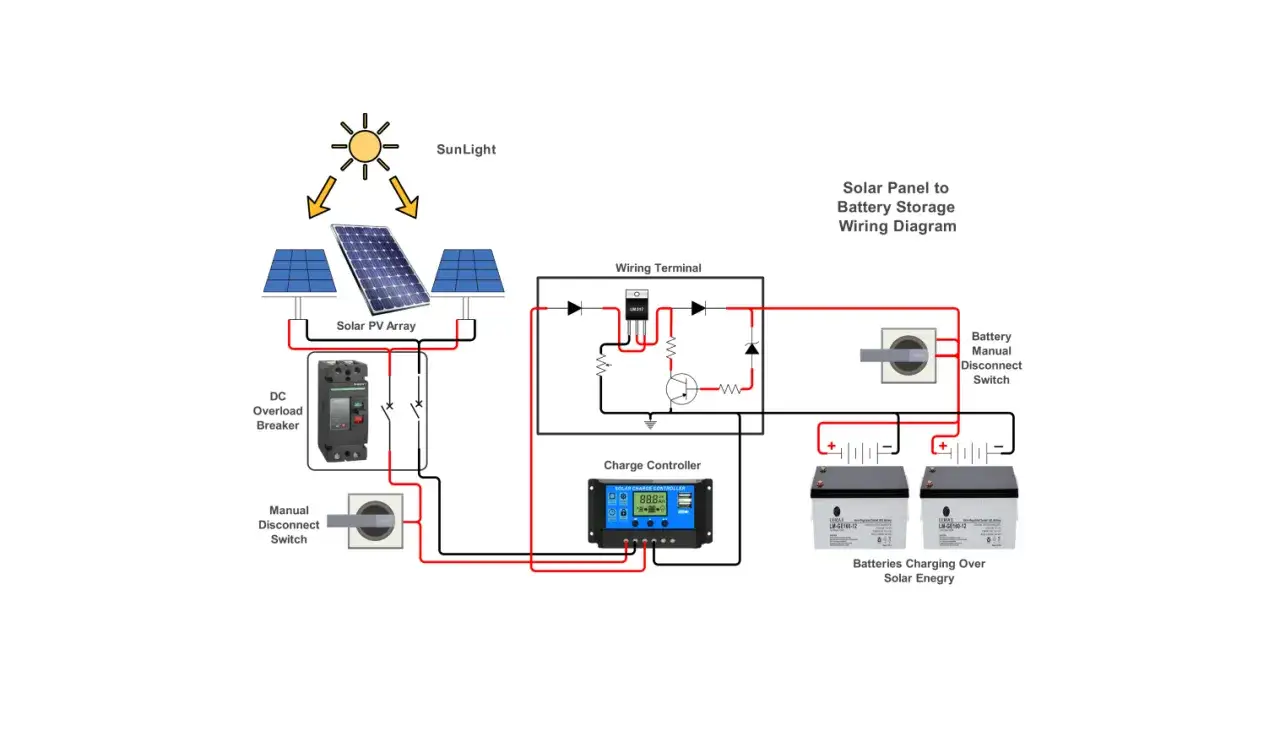

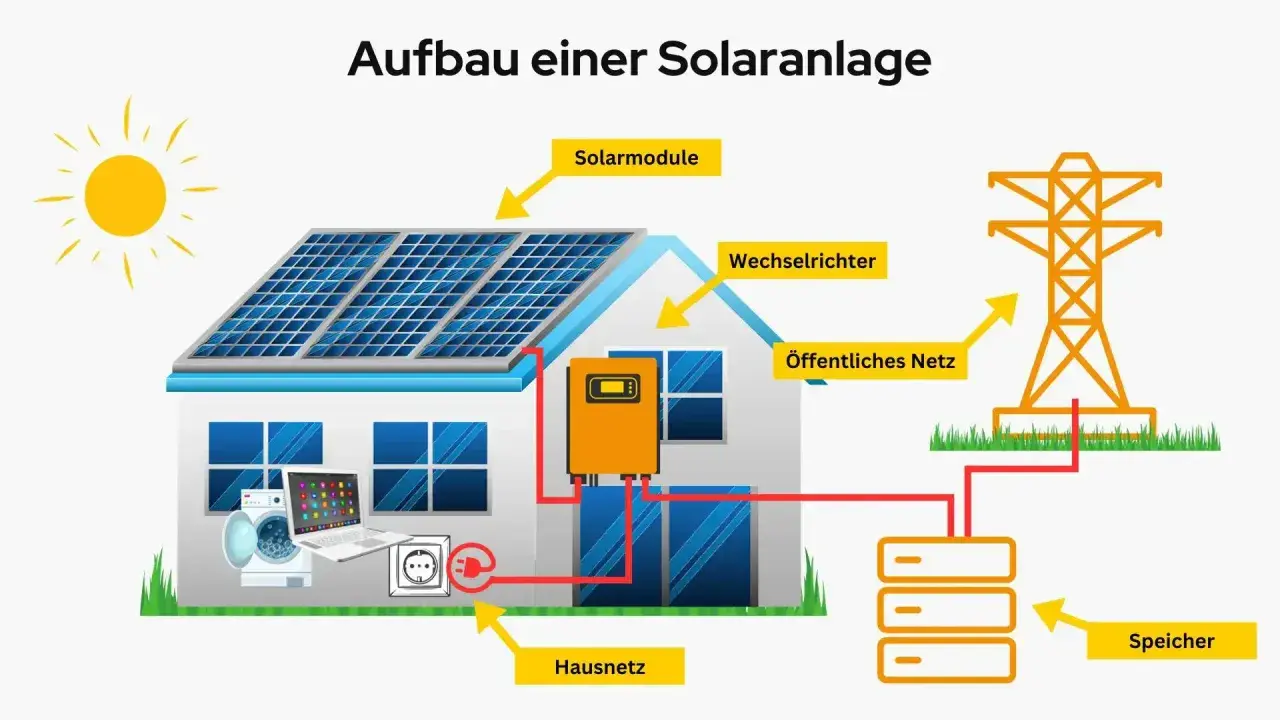

Eine Photovoltaikanlage mit Speicher ist nur dann wirklich überzeugend, wenn ihr Aufbau sauber durchdacht ist. Entscheidend ist nicht nur, was auf dem Dach sitzt, sondern wie der Strom zwischen Modulen, Wechselrichter, Batterie, Hausnetz und öffentlichem Netz fließt. Genau darum geht es hier: um den schematischen Aufbau einer PV-Anlage mit Speicher, die zentralen Bauteile, die Unterschiede zwischen AC- und DC-Kopplung und die Punkte, an denen in Deutschland oft Effizienz oder Geld verloren gehen.
Die wichtigsten Bausteine und Stromflüsse im Überblick
- PV-Module erzeugen Gleichstrom, der im Wechselrichter zu nutzbarem Haushaltsstrom wird.
- Der Speicher sitzt je nach System auf der AC- oder DC-Seite und verändert damit Effizienz, Kosten und Nachrüstbarkeit.
- Im Alltag zählt Eigenverbrauch meist mehr als maximale Einspeisung ins Netz.
- Ein gut dimensionierter Speicher ist oft kleiner, als viele Käufer vermuten.
- Smart Meter, Energiemanagement und Netzanschluss werden wichtiger, sobald Wallbox oder Wärmepumpe dazukommen.
So ist eine PV-Anlage mit Speicher grundsätzlich aufgebaut
Der schematische Aufbau einer PV-Anlage mit Speicher folgt fast immer demselben Prinzip: Die Module erzeugen Gleichstrom, der entweder direkt im Haushalt verbraucht, im Speicher zwischengespeichert oder über den Wechselrichter ins Hausnetz und bei Überschuss ins öffentliche Netz eingespeist wird. In der Praxis entscheidet vor allem die Position des Speichers im System darüber, wie effizient die Anlage arbeitet und wie einfach sie sich später erweitern lässt.
| Bauteil | Aufgabe im System | Worauf ich achte |
|---|---|---|
| PV-Module | Erzeugen aus Sonnenlicht Gleichstrom | Ausrichtung, Verschattung, Modulqualität, verfügbare Dachfläche |
| String-Verschaltung | Verbindet mehrere Module in Reihe | Spannungsbereich, Verschattung einzelner Felder, saubere Planung des Dachlayouts |
| Wechselrichter | Wandelt Gleichstrom in Wechselstrom um | Leistungsreserve, Netzkompatibilität, Wirkungsgrad, Monitoring |
| Hybridwechselrichter | Bindet PV und Speicher in einem Gerät zusammen | Geeignet für neue Anlagen, oft weniger Umwandlungsverluste |
| Batteriespeicher | Speichert überschüssigen Solarstrom für später | Nutzbare Kapazität, Alterung, Aufstellort, Erweiterbarkeit |
| Batteriemanagementsystem | Überwacht Ladezustand, Temperatur und Schutzfunktionen | Sicherheit, Lebensdauer, saubere Kommunikation mit dem Wechselrichter |
| Energiemanagementsystem | Steuert Energieflüsse im Haushalt | Einbindung von Wallbox, Wärmepumpe, Smart Meter und dynamischen Tarifen |
| Zähler und Netzanschlusspunkt | Erfassen Bezug und Einspeisung | Zweirichtungszähler, Anmeldeweg, Messkonzept, Netzbetreiber-Vorgaben |
| Optionaler Not- oder Ersatzstrompfad | Versorgt ausgewählte Verbraucher bei Netzausfall weiter | Nur mit dafür ausgelegtem System möglich, nicht jede Anlage kann das |
Ein String ist nichts anderes als eine Reihenschaltung mehrerer Module. Diese einfache Struktur klingt unspektakulär, ist aber wichtig, weil sie bestimmt, wie gut der Wechselrichter den Arbeitspunkt findet und wie empfindlich das System auf Schatten reagiert. Genau an dieser Stelle entscheidet sich oft schon, ob eine Anlage im Alltag stabil und ertragreich läuft oder unnötig viel Leistung verschenkt.
Wer den Grundaufbau verstanden hat, sieht sofort, dass nicht jede Speicherlösung gleich arbeitet. Die Kopplung ist der eigentliche Knackpunkt, deshalb lohnt der Blick auf AC und DC als Nächstes.
AC- oder DC-gekoppelt
Die wichtigste Designfrage ist nicht die Marke der Batterie, sondern die Kopplung. Ich sehe in der Praxis zwei saubere Varianten: Bei der AC-Kopplung wird der Solarstrom erst ins Hausnetz eingespeist und von dort zum Laden der Batterie wieder entnommen. Bei der DC-Kopplung läuft der Strom fast direkt vom Solargenerator in den Speicher, meist über einen Hybridwechselrichter.
| Kriterium | AC-gekoppelt | DC-gekoppelt |
|---|---|---|
| Aufbau | PV-Anlage und Speicher haben getrennte Wechselrichter | PV und Speicher teilen sich meist einen Hybridwechselrichter |
| Wirkungsgrad | Etwas mehr Umwandlungsverluste | Meist etwas effizienter, weil ein Umweg entfällt |
| Nachrüstung | Oft die bessere Wahl bei bestehenden PV-Anlagen | Eher sinnvoll bei einer neuen Gesamtanlage |
| Flexibilität | Gut skalierbar, technisch oft unkompliziert zu ergänzen | Stärker vom System des Herstellers abhängig |
| Planung | Einfacher, wenn die PV-Anlage schon läuft | Sauberer, wenn alles von Anfang an zusammen geplant wird |
| Typischer Vorteil | Gute Nachrüstbarkeit und Kompatibilität | Weniger Wandlungsverluste und oft kompaktere Lösung |
| Typische Schwäche | Mehr Technikpfade, damit potenziell mehr Verluste | Weniger flexibel, wenn später viel umgebaut werden soll |
Für Neubauten oder eine komplette Neuinstallation ist die DC-gekoppelte Lösung oft die elegantere Variante, weil sie kompakter ist und weniger Umwandlungsschritte braucht. Wenn bereits eine PV-Anlage vorhanden ist und erst später ein Speicher dazukommt, ist AC häufig der pragmatischere Weg. Ich würde die Systemwahl nie losgelöst von der späteren Nutzung treffen. Ob nur Eigenverbrauch, Reservebetrieb oder die Einbindung von Wärmepumpe und E-Auto geplant ist, verändert die ideale Architektur spürbar.
Genau diese Kopplung entscheidet auch darüber, wie viel Strom tatsächlich im Haus bleibt und was am Ende im Netz landet. Damit sind wir bei der Strommarkt-Perspektive, und die ist für die Wirtschaftlichkeit entscheidend.
Was der Speicher am Netzanschlusspunkt verändert
Für den Strommarkt zählt vor allem der Eigenverbrauch. Ohne Speicher werden in einem typischen Einfamilienhaus oft nur rund 20 bis 30 Prozent des Solarstroms direkt selbst genutzt; mit Speicher sind bei sauberer Auslegung rund 70 Prozent erreichbar. Der Grund ist simpel: Strom vom eigenen Dach ist deutlich günstiger als Netzstrom. Bei Anlagen von 5 bis 10 kWp liegt der eigene PV-Strom typischerweise bei etwa 10 bis 15 Cent pro Kilowattstunde, während Haushaltsstrom aus dem Netz bei rund 40 Cent liegt.
Aktuell sind in Deutschland für neue Anlagen bis 10 kWp bei Teileinspeisung 7,78 Cent pro Kilowattstunde vorgesehen, darüber 6,73 Cent. Bei Volleinspeisung liegen die Sätze bei 12,34 Cent beziehungsweise 10,35 Cent pro Kilowattstunde. Für private Dächer ist die Volleinspeisung deshalb meist nur ein Sonderfall, weil sie die Stromrechnung nicht senkt und vor Inbetriebnahme separat beim Netzbetreiber gemeldet werden muss.
Hinzu kommt ein Aspekt, der seit dem Solarspitzengesetz praktisch wichtiger geworden ist: Zeiträume mit negativen Börsenstrompreisen werden nicht vergütet; diese Stunden werden an den Förderzeitraum angehängt. Für Speicher gilt zusätzlich: Soll Strom aus dem Speicher förderfähig ins Netz gehen, darf er nicht mit Netzstrom vermischt geladen werden. In der Praxis braucht es dafür passende Mess- und Sperrkonzepte, sonst fällt die Förderlogik auseinander.
Netzseitig kann ein Speicher mehr als nur Eigenverbrauch erhöhen. Richtig gesteuert glättet er Lastspitzen, reduziert Einspeisespitzen und entlastet damit den Netzanschlusspunkt. Wer zusätzlich einen dynamischen Stromtarif nutzen will, braucht ein intelligentes Messsystem; ein Energiemanagementsystem kann dann Verbrauch, Ladefenster und Speicherbetrieb automatisch koordinieren. Ich halte das für einen der unterschätzten Punkte, weil hier aus einer reinen Solaranlage ein flexibler Baustein im Stromsystem wird.
Bevor man Angebote vergleicht, muss deshalb die Größenfrage geklärt sein. Und die wird erstaunlich oft falsch beantwortet.
Wie ich Speicher und Wechselrichter sinnvoll dimensionieren würde
| Begriff | Bedeutung | Warum das wichtig ist |
|---|---|---|
| kWp | Spitzenleistung der PV-Module unter Standardbedingungen | Zeigt, wie stark der Solargenerator maximal sein kann |
| kWh | Speicherkapazität der Batterie | Bestimmt, wie viel Energie über den Tag verschoben werden kann |
| kW | Aktuelle Leistung von Wechselrichter oder Verbraucher | Entscheidet darüber, wie schnell geladen oder entladen werden kann |
Als Faustregel für Einfamilienhäuser nenne ich meist etwa 1 kWh Speicherkapazität pro 1.000 kWh Jahresstromverbrauch. Bei 5.000 kWh Verbrauch und einer 5-kWp-Anlage landet man damit bei ungefähr 5 kWh Speicher. Bei 3.000 kWh Jahresverbrauch liegt ein sinnvoller Bereich oft bei 3 bis 5 kWh. Größere Speicher lohnen sich vor allem dann, wenn der Verbrauch absehbar steigt, etwa durch Wärmepumpe oder Elektroauto.
Die Verbraucherzentrale empfiehlt außerdem, dass der Speicher bei kleinen Anlagen nicht deutlich größer sein sollte als die PV-Leistung in kWp. Das ist ein praktischer Punkt, den viele Käufer unterschätzen: Ein zu großer Speicher altert oft schneller, weil er im Alltag selten sauber ausgenutzt wird. Unbenutzte Kapazität kostet Geld, bindet Rohstoffe und verbessert die Wirtschaftlichkeit nicht.
Für die PV-Seite selbst gilt als grober Platzbedarf: 1 kWp braucht etwa 5 bis 7 Quadratmeter Dachfläche. Ich schaue außerdem immer auf die Dachausrichtung. Süd ist nicht zwingend besser als Ost-West, wenn der Strom über den Tag verteilt gebraucht wird. Ein Ost-West-Dach kann die Erzeugung breiter strecken und damit den Eigenverbrauch sogar unterstützen, obwohl der Jahresertrag nicht zwingend maximal ist.
Wenn Not- oder Ersatzstrom gewünscht ist, plane ich den Speicher nicht nur nach kWh, sondern auch nach der Frage, welche Verbraucher im Ausfall weiterlaufen sollen. Dafür braucht es ein System, das dafür ausgelegt ist. Eine reine Standardanlage liefert diese Funktion nicht automatisch, auch wenn Batterie und PV technisch vorhanden sind.Wer hier falsch plant, merkt das später an Effizienz, Komfort oder Kosten. Deshalb lohnt der Blick auf die typischen Fehler, die ich in Angeboten immer wieder sehe.
Typische Fehler bei Planung und Installation
| Fehler | Folge | Besser so |
|---|---|---|
| Speicher deutlich zu groß wählen | Hohe Kosten, unnötige Alterung, wenig Zusatznutzen | Größe am Verbrauch und an der PV-Leistung ausrichten |
| Nur einen kleinen Teil der Dachfläche belegen | Fixkosten schlagen pro kWp stärker durch | Dachfläche möglichst sinnvoll ausnutzen |
| Not- oder Ersatzstrom erst später mitdenken | Nachrüstung wird teuer oder technisch begrenzt | Funktion direkt in die Systemwahl einbeziehen |
| Speicher im falschen Raum aufstellen | Probleme bei Feuchtigkeit, Hochwasser oder Wartung | Trockenen, zugänglichen und geeigneten Aufstellort wählen |
| Anmeldung und Messkonzept unterschätzen | Verzögerungen, falsche Abrechnung, Ärger mit dem Netzbetreiber | Netzanschluss, Registrierung und Zählerkonzept sauber planen |
| Speicherstrom aus Netz und PV vermischen | Förderfähigkeit für eingespeisten Speicherstrom kann verloren gehen | Klare Sperr- oder Trennlogik vorsehen |
| Nur auf den Angebotspreis schauen | Schwache Komponenten, unklare Garantien, späterer Mehraufwand | Leistung, Monitoring, Service und Garantiebedingungen mitbewerten |
Bei Photovoltaikanlagen ist ein innerer Blitzschutz seit 2018 Pflicht. Wenn das Gebäude höher liegt als die Umgebung und die Anlage mehr als 10 kWp hat, sollte auch ein äußerer Blitzschutz geprüft werden. In Hochwassergebieten gehört der Speicher nicht in den Keller. Und wenn im Haus DC-Leitungen verlaufen, ist ein Feuerwehrschalter sinnvoll, weil er die Anlage im Brandfall schneller trennen kann.
Diese Details klingen im ersten Moment klein, entscheiden aber oft darüber, ob eine Anlage im Ernstfall robust bleibt oder unnötig angreifbar ist. Wenn diese Punkte passen, wird aus einem guten Schaltplan ein tragfähiges System, das auch in ein paar Jahren noch sauber arbeitet.
Worauf ich bei einem guten Heimspeicher heute zusätzlich achte
Wenn ich eine Anlage bewerte, frage ich zuerst, ob sie nur den Eigenverbrauch erhöhen soll oder ob sie auch Lasten verschieben, Reservestrom liefern und auf dynamische Tarife reagieren muss. Erst daraus ergibt sich die richtige Architektur. Ein HEMS ist dann kein nettes Extra, sondern oft die Schaltzentrale zwischen PV, Speicher, Wallbox und Wärmepumpe.
- Ich achte auf ein intelligentes Messsystem, wenn dynamische Tarife überhaupt eine Rolle spielen sollen.
- Ich prüfe, ob der Speicher später erweiterbar ist oder ob die Lösung statisch bleibt.
- Ich lese die Angaben zur nutzbaren Kapazität, nicht nur zur Bruttokapazität.
- Ich vergleiche nicht nur den Preis, sondern auch Garantie, Service, Monitoring und Ersatzteilstrategie.
- Ich kläre vorab, welche Verbraucher bei einem Netzausfall weiterlaufen sollen und welche nicht.
Am Ende ist der beste Aufbau nicht der mit den meisten Bauteilen, sondern der mit dem saubersten Stromweg und der passendsten Größe für den tatsächlichen Alltag. Wer die PV-Anlage mit Speicher so plant, denkt nicht nur an Dach und Batterie, sondern an Netzanschluss, Verbrauchsprofil und Zukunftsfähigkeit zusammen. Genau dort liegt der Unterschied zwischen einer bloß installierten Anlage und einer Lösung, die sich über Jahre wirtschaftlich und technisch trägt.
