Wer Solarmodule auf einer landwirtschaftlich genutzten Fläche montieren möchte, muss mehr planen als eine gewöhnliche Freiflächenanlage. Die Unterkonstruktion entscheidet darüber, ob Traktoren, Erntemaschinen und Tiere ausreichend Platz haben, wie stark die Pflanzen beschattet werden und ob sich die Anlage wirtschaftlich betreiben lässt. Ich zeige, welche Bauformen sich für Ackerbau, Obstbau und Weideflächen eignen, mit welchen Kosten zu rechnen ist und worauf es bei Statik, Genehmigung und Betrieb wirklich ankommt.
Die passende Konstruktion verbindet Solarstrom mit funktionierender Landwirtschaft
- Bauform: Hoch aufgeständerte, bodennahe und vertikale Systeme erfüllen unterschiedliche landwirtschaftliche Aufgaben.
- Höhe: Für Maschinenbetrieb sind häufig mindestens 4 bis 6 Meter lichte Höhe nötig.
- Kosten: Die Unterkonstruktion kann je nach System etwa 97 bis 500 Euro pro kWp kosten.
- Planung: Reihenabstand, Pfostenpositionen und Modulneigung müssen zur Kultur und zur eingesetzten Landtechnik passen.
- Normen: Die DIN SPEC 91434 hilft, die landwirtschaftliche Hauptnutzung nachweisbar zu planen.
Die Unterkonstruktion muss Landwirtschaft aushalten

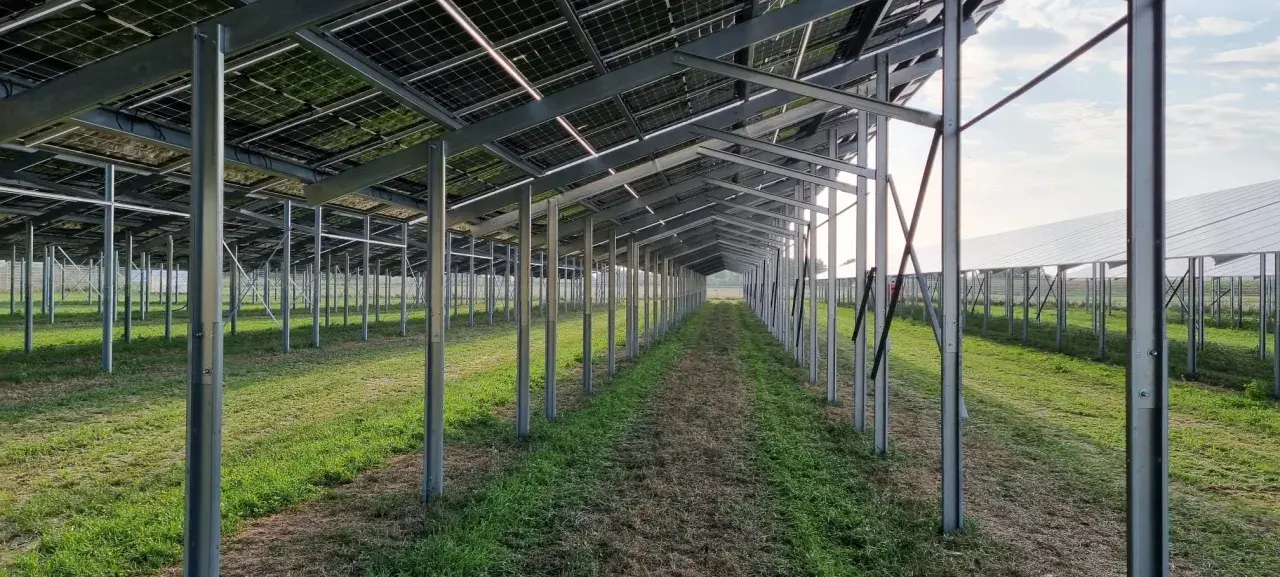

Eine Agri-PV-Unterkonstruktion besteht im Kern aus Fundamenten oder gerammten Pfosten, Stützen, Querträgern, Modulschienen und Verbindungselementen. Dazu kommen Kabelwege, Erdung und oft Schutzvorrichtungen gegen Anfahrschäden. Der Unterschied zur klassischen Freiflächenanlage liegt darin, dass die Konstruktion nicht nur Module tragen, sondern den landwirtschaftlichen Alltag ermöglichen muss.
Ein Acker ist keine leere Baufläche. Zwischen den Pfosten müssen Geräte wenden, Reihen müssen erreichbar bleiben und die Bodenbearbeitung darf nicht an jedem Fundament enden. Ich halte deshalb die Frage „Wie viele Module passen auf die Fläche?“ für weniger wichtig als die Frage, welche Arbeitsabläufe unter und zwischen den Modulen stattfinden.
Die wichtigsten Bauteile
- Pfosten und Fundamente: Sie übertragen Wind- und Schneelasten in den Boden. Gerammte Stahlprofile sind bei geeigneten Böden oft schnell montiert, während Betonfundamente bei schwierigen Baugrundverhältnissen sinnvoll sein können.
- Stützen und Querträger: Sie bestimmen die lichte Höhe, die Spannweite und die Stabilität der Modultische.
- Modulschienen: Sie müssen zum Modulrahmen, zur Modulgröße und zu den zulässigen Klemmbereichen passen.
- Korrosionsschutz: Feuerverzinkter Stahl ist im Außenbereich üblich. In feuchten oder stark belasteten Umgebungen kann eine zusätzliche Beschichtung sinnvoll sein.
- Schutz und Wartung: Anfahrbügel, gut geführte Leitungen und zugängliche Verschraubungen reduzieren spätere Reparaturen.
Bei hoch aufgeständerten Anlagen steigen Materialbedarf und Montageaufwand deutlich. Mehr Höhe bedeutet längere Stützen, größere Windangriffsflächen und höhere Anforderungen an die Aussteifung. Der Gewinn liegt darin, dass darunter weiterhin Obstbau, Gemüsebau oder Maschinenbewirtschaftung möglich bleibt.
Welche Bauform zur Fläche und Kultur passt
Es gibt keine universell beste Konstruktion. Eine Lösung, die bei Beerenobst Schutz vor Hagel und Starkregen bietet, kann im Getreideanbau unnötig teuer sein. Für die Auswahl sind Kultur, Maschinenbreite, Boden, Stromkonzept und gewünschter Schutz gleichermaßen entscheidend.
| System | Typische Anwendung | Stärken | Grenzen |
|---|---|---|---|
| Hoch aufgeständert | Ackerbau, Obst- und Gemüsebau | Maschinenbetrieb unter den Modulen, Schutzwirkung, große zusammenhängende Arbeitsflächen | Hohe Investitions- und Statikkosten, stärkere Windlasten |
| Bodennah aufgeständert | Grünland, Beeren, kleinere Maschinen | Günstiger und konstruktiv einfacher | Eingeschränkte Durchfahrt, mehr Konflikte mit Pflege- und Erntearbeiten |
| Vertikal bifazial | Weiden, Grünland, Randflächen und Ackerstreifen | Geringe Bodenversiegelung, Ost-West-Erzeugungsprofil, gute Zugänglichkeit zwischen den Reihen | Zusätzliche Reihenabstände nötig, Verschattung und Ertrag hängen stark von der Auslegung ab |
| Bewegliche Module | Spezielle Kulturen und Schutzkonzepte | Anpassung an Sonneneinstrahlung, Kultur und Wetter | Mehr Technik, Wartung und Ausfallrisiko |
Hoch aufgeständerte Systeme

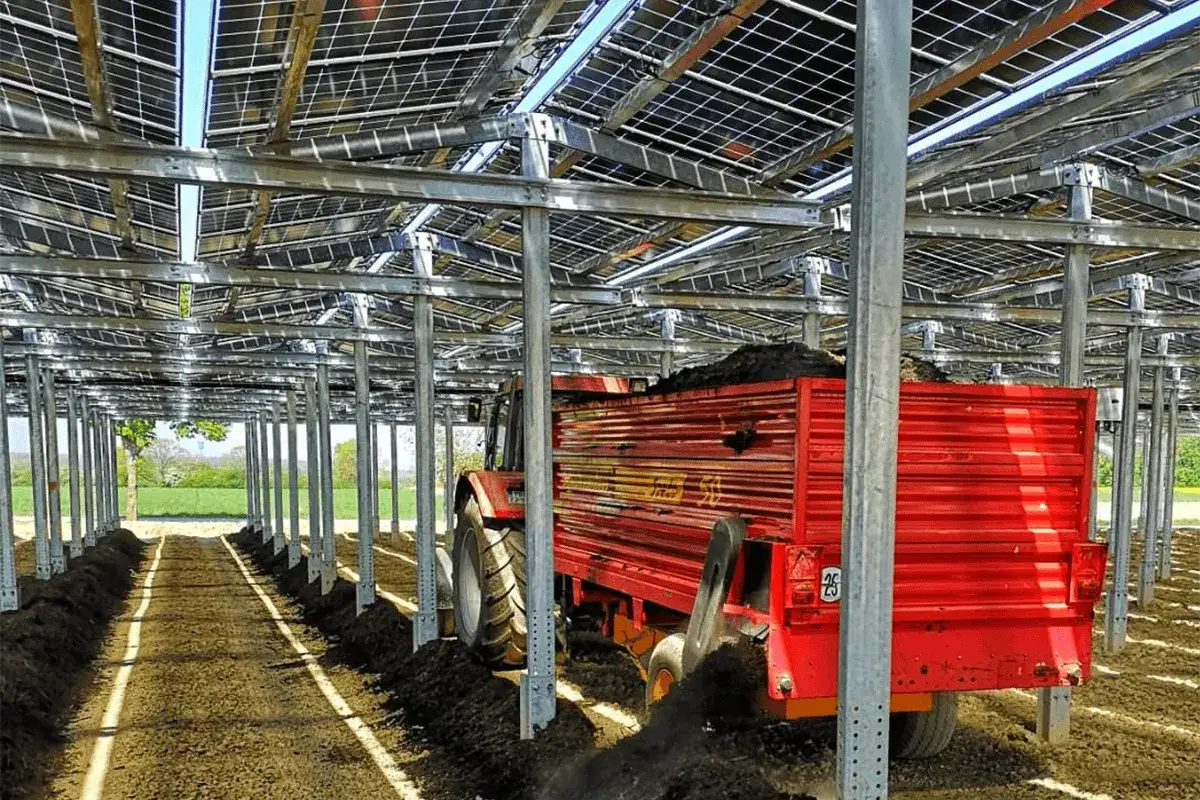

Für den Ackerbau sind hohe Modultische interessant, wenn Traktoren, Spritzen oder Erntemaschinen unter der Anlage arbeiten sollen. In vielen Projekten liegt die lichte Höhe bei etwa 4 bis 6 Metern, wobei die erforderliche Höhe von der größten Maschine, der Hangneigung und dem Sicherheitsabstand abhängt.
Die Konstruktion muss nicht nur hoch, sondern auch ausreichend weit gespannt sein. Zu viele Pfosten erschweren die Bewirtschaftung, zu große Spannweiten erhöhen jedoch die Anforderungen an Träger und Fundamente. Ich würde die Pfostenplanung immer mit den tatsächlichen Arbeitsbreiten des Betriebs prüfen, nicht mit einem theoretischen Standardtraktor.
Vertikale Systeme
Bei vertikalen Anlagen stehen bifaziale Module, also Module mit lichtempfindlicher Vorder- und Rückseite, in Reihen im Boden. Sie eignen sich besonders dort, wo die landwirtschaftliche Nutzung zwischen den Reihen weiterläuft und keine Überdachung benötigt wird.
Der Vorteil liegt in der vergleichsweise einfachen, niedrigen Konstruktion. Der Nachteil ist, dass die Reihenabstände sorgfältig gewählt werden müssen. Zu enge Abstände verringern die landwirtschaftliche Nutzbarkeit, zu weite Abstände reduzieren die installierte Leistung je Hektar.
Diese Kriterien entscheiden über eine gute Auswahl
Die beste Unterkonstruktion entsteht aus dem Zusammenspiel von Landwirtschaft und Statik. Ich beginne bei einer Planung deshalb nicht mit dem Herstellerkatalog, sondern mit einem landwirtschaftlichen Nutzungskonzept. Darin stehen Kultur, Fruchtfolge, Maschinen, Arbeitsgänge, Zufahrten und die Bereiche, die dauerhaft frei bleiben müssen.
Maschinen und Reihenabstände
Entscheidend sind die Außenmaße der größten Maschine, ihr Wendekreis und die notwendige Arbeitsbreite. Zusätzlich braucht es Sicherheitsabstände zu Pfosten und Querträgern. Bei Obst- und Beerenanlagen kommen Pflanzreihen, Bewässerung, Netze und Erntewege hinzu.
Ein enger Modulabstand kann auf dem Plan attraktiv aussehen, führt in der Praxis aber schnell zu beschädigten Pfosten oder schlechter Zugänglichkeit. Besser ist eine etwas geringere Modulfläche, wenn dadurch die Bewirtschaftung ohne Sonderfahrten möglich bleibt.
Boden, Wind und Schnee
Vor der Entscheidung für gerammte Profile sollte der Baugrund untersucht werden. Bodenart, Steine, Grundwasser, Hanglage und Tragfähigkeit beeinflussen, ob Rammen technisch und wirtschaftlich funktioniert. Eine einfache Sichtprüfung reicht dafür nicht immer aus.
Die Statik berücksichtigt unter anderem Wind- und Schneelasten, Modulgewicht, Neigung, Spannweite und Verankerung. Besonders hohe Anlagen haben eine größere Angriffsfläche für Wind. Auch teiltransparente oder bewegliche Module verändern die Lastannahmen.
Landwirtschaftliche und technische Regeln
Die DIN SPEC 91434 beschreibt Anforderungen an die landwirtschaftliche Hauptnutzung, die Planung, Dokumentation und Betriebsüberwachung. Für Projekte mit Tierhaltung kann zusätzlich die DIN SPEC 91492 relevant sein. Beide Dokumente ersetzen keine objektspezifische Statik und keine Genehmigungsprüfung, geben aber eine wichtige Orientierung.
Die Konstruktion sollte außerdem so geplant werden, dass Kabel nicht im Fahrbereich hängen, Wasser kontrolliert abgeleitet wird und Wartungspersonal einzelne Module sicher erreicht. Eine scheinbar kleine Maßnahme wie ein sauberer Kabelkanal verhindert später oft teure Ausfälle.
Mit diesen Kosten sollte man realistisch rechnen
Die Unterkonstruktion ist bei Agri-PV häufig einer der größten Kostenblöcke. Der Leitfaden des Fraunhofer ISE nennt für bodennahe Systeme grob 97 bis 167 Euro pro kWp. Bei hoch aufgeständerten Anlagen können für Konstruktion und Fundamente je nach Ausführung etwa 243 bis 500 Euro pro kWp anfallen.
Diese Werte sind keine verbindlichen Angebotspreise. Boden, Stahlpreise, Anlagenhöhe, Pfostenabstand, Montagezugang, Hanglage und Projektgröße verändern die Rechnung erheblich. Ein kleiner Hof mit schwieriger Zufahrt kann pro Kilowatt deutlich teurer bauen als ein großes Projekt mit standardisierten Bauteilen.
| Kostenfaktor | Wovon der Preis besonders abhängt |
|---|---|
| Stahl und Aluminium | Materialmenge, Korrosionsschutz, Spannweiten und Höhe |
| Fundamente | Boden, Rammfähigkeit, Betonbedarf und Geländeneigung |
| Montage | Zufahrt, Kran- oder Hebetechnik, Bauzeit und Baustellenlogistik |
| Planung und Statik | Vermessung, Baugrundgutachten, Genehmigung und Sonderkonstruktionen |
| Landwirtschaftliche Anpassung | Durchfahrtshöhe, Reihenabstände, Schutzdächer, Bewässerung und Zufahrten |
Für einen fairen Vergleich sollten Angebote nicht nur den Preis pro Kilowatt nennen. Ich prüfe immer, ob Fundamente, Statik, Montage, Korrosionsschutz und Anpassungen an die Landtechnik enthalten sind. Ein niedriger Grundpreis wird wertlos, wenn später Pfosten versetzt oder zusätzliche Zufahrten gebaut werden müssen.
So wird aus der Idee ein funktionierendes Projekt
- Fläche und Nutzung aufnehmen: Kultur, Fruchtfolge, Maschinen, Zufahrten und Schutzbedarf dokumentieren.
- Systemvarianten vergleichen: Hoch aufgeständert, bodennah und vertikal anhand von Landwirtschaft, Stromertrag und Investition bewerten.
- Boden und Gelände prüfen: Vermessung, Baugrund und mögliche Verschattung klären.
- Vorplanung erstellen: Pfostenraster, Reihenabstand, Modulneigung, Kabelwege und Wartungsflächen festlegen.
- Statik und Genehmigung sichern: Tragwerksplanung, Nutzungskonzept und baurechtliche Anforderungen zusammenführen.
- Wirtschaftlichkeit rechnen: Investition, Betrieb, Ertrag der Kultur, Stromerlöse und mögliche Schutzwirkungen gegenüberstellen.
- Betrieb kontrollieren: Ernteerträge, Bodenfeuchte, Verschattung, Schäden und Wartung von Beginn an dokumentieren.
Die Genehmigung hängt vom Standort und von der konkreten Ausführung ab. Auch die Netzverträglichkeit und der Anschluss können den Zeitplan stärker beeinflussen als die Montage selbst. Wer erst nach der Konstruktion über den Netzanschlusspunkt spricht, plant häufig zweimal.
Lesen Sie auch: Salzgefälle-Energie - Nischenlösung oder Zukunftsstrom?
Typische Fehler in der Praxis
- Zu niedrige Konstruktion: Die Anlage passt für den Rasenmäher, aber nicht für die Erntemaschine.
- Zu enge Pfostenraster: Die Fläche wirkt gut ausgelastet, lässt sich aber nur noch umständlich bewirtschaften.
- Einheitliche Verschattung: Gleichmäßige Modulreihen werden geplant, obwohl die Kultur eine andere Lichtverteilung benötigt.
- Unterschätzter Bodendruck: Nasse Böden und schwere Maschinen können die Befahrbarkeit stark begrenzen.
- Fehlende Reparaturwege: Module und Kabel sind montiert, aber für Wartung oder Austausch schwer erreichbar.
- Nur Stromertrag betrachtet: Mindererträge der Kultur, zusätzliche Arbeitszeit und Pflegekosten fehlen in der Rechnung.
Besonders kritisch finde ich Projekte, bei denen die Landwirtschaft erst nachträglich „untergebracht“ werden soll. Die Konstruktion muss sich am Betrieb orientieren, sonst bleibt die doppelte Flächennutzung ein Werbeversprechen statt einer belastbaren Lösung.
Eine gute Konstruktion beginnt mit dem Arbeitsablauf
Die richtige Agri-PV-Unterkonstruktion ist nicht automatisch die höchste, billigste oder leistungsstärkste. Sie ist diejenige, die landwirtschaftliche Hauptnutzung, technische Sicherheit und wirtschaftliche Tragfähigkeit zusammenbringt.
Für Ackerbau mit großen Maschinen kann eine hoch aufgeständerte Lösung sinnvoll sein, während auf Weiden oder Randflächen ein vertikales bifaziales System oft besser passt. Entscheidend ist eine Planung, bei der Landwirt, Statiker, Projektierer und Netzbetreiber früh gemeinsam arbeiten.
Mein praktischer Rat lautet deshalb, vor der Ausschreibung einen realistischen Befahrungsplan mit den eigenen Maschinen zu zeichnen und mindestens zwei Konstruktionsvarianten dagegen zu testen. Wenn diese Prüfung bestanden ist, wird aus einer Solaranlage auf Agrarfläche ein tatsächlich nutzbares System.
